Làm thế nào để hiểu đồng hồ đo thép?

Đồng hồ đo thép-thường được gọi là "đồng hồ đo đường ống" hoặc "xếp hạng lịch trình"-là xương sống của việc lựa chọn ống thép được tiêu chuẩn hóa, xác định các thuộc tính quan trọng như độ dày thành ống (WT), khả năng chịu áp suất và khả năng tương thích về kích thước. Đối với Công ty TNHH Ống thép Hà Bắc Huayang-một nhà sản xuất hàng đầu vềhàn điện trởống thép-Làm chủ các thiết bị đo thép không chỉ là yêu cầu kỹ thuật mà còn là mệnh lệnh lấy khách hàng làm trung tâm-. Hàng năm, 15% sự chậm trễ của các dự án trong ngành đường ống xuất phát từ việc hiểu sai đồng hồ đo-cho dù sử dụng ống-đồng hồ đo cỡ 20 mỏng cho đường ống dẫn hơi nước-áp suất cao hay-chỉ định đường ống có cỡ- nặng Lịch 80 để thông gió trong nhà. Bằng cách làm sáng tỏ các đồng hồ đo thép, Huayang đảm bảođiện trởống thép hàn(ERW hoặc HFW) phù hợp hoàn hảo với nhu cầu của khách hàng, từ mạng lưới cấp nước dân dụng đến-đường dây lọc dầu áp suất cao.

Để nắm bắt bối cảnh kỹ thuật: Phần lớn hoạt động sản xuất hàng ngày của Huayang (70%) tập trung vàobom mìn-ống được sản xuất-ống bom mìn là gì? Nó là mộtống thép hàn điện trởđược tạo thành bởi nhiệt kháng tần số trung bình-(1kHz-3kHz) để nung chảy các cạnh của cuộn dây thép, vớiý nghĩa của ống erwnhấn mạnh hiệu quả sản xuất hàng loạt khiến nó trở nên lý tưởng cho các máy đo thông thường như Lịch trình 20 và 40. Đối với-các kịch bản quan trọng về áp suất cao (ví dụ: chuyển dầu thô 2,5MPa), Huayang chuyển sang ống thép hfw-phí bảo hiểmống thép hàn điện trởbiến thể ở đâuý nghĩađề cập đến Hàn tần số cao-(300kHz-500kHz). Hệ thống gia nhiệt cảm ứng chính xác của công nghệ này được tối ưu hóa cho các máy đo nặng như Schedule 80, đảm bảo tính toàn vẹn của mối hàn dưới áp suất cực lớn. Bài viết này cung cấp hướng dẫn toàn diện để hiểu các thiết bị đo thép, tập trung vào việc giải thích thực tế, sự khác biệt về tiêu chuẩn toàn cầu, khả năng thích ứng trong sản xuất của Huayang và nghiên cứu trường hợp ứng dụng trong thế giới thực.

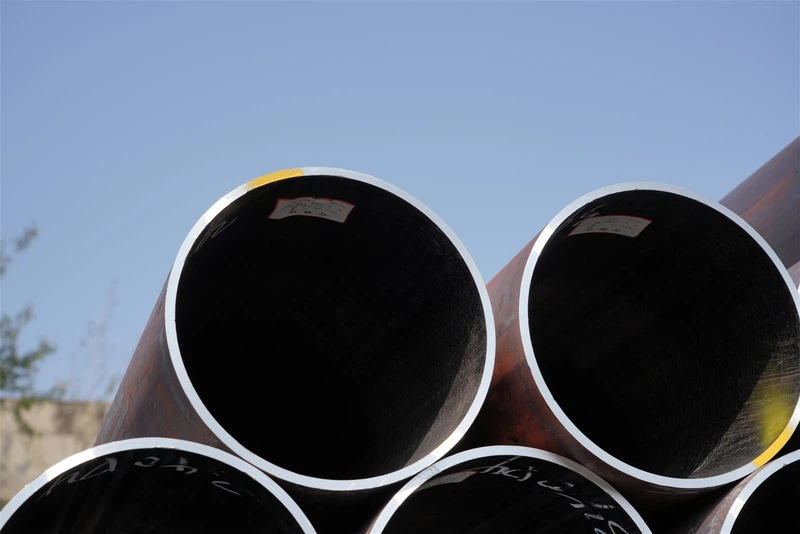

steel pipes

Đồng hồ đo thép là mã số hoặc chữ cái để tiêu chuẩn hóa độ dày và hiệu suất của ống. Mặc dù hệ thống "Lịch trình" chiếm ưu thế trong sử dụng công nghiệp nhưng việc hiểu rõ các biến thể theo khu vực là rất quan trọng đối với các dự án toàn cầu-một khoảng trống mà Huayang giải quyết bằng sự hỗ trợ phù hợp.

Hệ thống Lịch trình (được xác định bởi ANSI B36.10) là khung đánh giá được áp dụng rộng rãi nhất choống thép hàn điện trở, với số đo tương quan trực tiếp với độ dày của tường và khả năng chịu áp lực:

Logic số lịch trình: Số lịch trình (ví dụ: 20, 40, 80) được lấy từ công thức: Bảng=(WT × 1000)/OD (đối với thép cacbon ở góc 60 độ). Điều này có nghĩa là số lịch trình cao hơn cho thấy các bức tường dày hơn so với cùng đường kính ngoài (OD). Ví dụ: ống OD 2-inch (60,3mm) trong Phụ lục 40 có WT là 3,91mm, trong khi cùng một ống OD trong Phụ lục 80 có WT là 5,59mm-độ dày tăng 43%;

Biểu đồ tham khảo máy đo của Huayang: Để loại bỏ sự nhầm lẫn, Huayang cung cấp biểu đồ đo được mã hóa màu-để ánh xạ các số trong Lịch trình theo thứ nguyên hệ mét/đế quốc, xếp hạng áp suất và các ứng dụng điển hình. Ví dụ: biểu đồ ghi chú rõ ràng rằng ống OD Schedule 40 ERW 4-inch (114,3 mm) (ASTM A53 Hạng B) có WT là 6,02 mm, định mức áp suất là 1,2 MPa và phù hợp với đường dây khí nén công nghiệp. Biểu đồ này đóng vai trò quan trọng đối với Nhà máy Máy móc Đường Sơn năm 2024, họ đã sử dụng biểu đồ này để chọn 600 tấn ống ERW Schedule 40 cho hệ thống khí nén 1,0MPa của mình - tránh được mức phí bảo hiểm 30% của Schedule 80.

Các dự án toàn cầu thường gặp phải hệ thống đo lường khu vực và chuyên môn của Huayang trong việc chuyển đổi giữa các tiêu chuẩn đảm bảo tính tương thích:

Tiêu chuẩn DIN (Châu Âu): DIN sử dụng xếp hạng "PN" (Áp suất danh nghĩa) thay vì Lịch trình. Ví dụ: Lịch trình 40 (ASTM) tương ứng với DIN PN10 (1.0MPa), trong khi Lịch trình 80 phù hợp với DIN PN16 (1.6MPa). Dự án Công nghiệp Berlin năm 2024 của Huayang yêu cầu chuyển đổi 500 tấn ống ERW Schedule 40 sang thông số kỹ thuật DIN PN10, bao gồm điều chỉnh dung sai WT thành ±4% (theo DIN EN 10255) để đáp ứng các yêu cầu lắp đặt tại địa phương;

Tiêu chuẩn JIS (Nhật Bản): JIS G3454 định nghĩa đồng hồ đo là loại "STPG"-STPG 370 Schedule 40 (2-inch OD) có WT là 3,91mm, phù hợp với tiêu chuẩn ASTM. Huayang đã cung cấp 300 tấn ống ERW Schedule 40 tuân thủ JIS cho một dự án xây dựng ở Tokyo năm 2023, với xử lý bề mặt bổ sung (mạ kẽm 20μm) theo JIS Z 3141;

Tiêu chuẩn GB (Trung Quốc): GB/T 3091 phản chiếu hệ thống Lịch trình nhưng sử dụng nhãn "Sê-ri" (S)-Sê-ri 1=Lịch trình 40, Sê-ri 2=Lịch trình 80. Đối với Dự án Nước đô thị Bắc Kinh năm 2024, Huayang đã sản xuất 1.200 tấn ống ERW GB/T 3091 Series 1 (Schedule 40), với WT được kiểm soát ở mức 3,91 mm±0,20 mm đáp ứng quy định cấp nước sinh hoạt.

Dữ liệu sản xuất của Huayang (2024) cho thấy bốn thước đo cốt lõi chiếm ưu thếống thép hàn điện trởđầu ra, mỗi đầu ra có trường hợp sử dụng riêng biệt:

Lịch trình 20 (Máy đo ánh sáng): 25% sản lượng ERW, WT dao động từ 2,11 mm (1-inch OD) đến 5,56 mm (8 inch OD). Lý tưởng cho các tình huống áp suất thấp (Nhỏ hơn hoặc bằng 1,0MPa) như thông gió trong nhà, tưới tiêu nông nghiệp và đường ống xây dựng tạm thời. Đồn điền lúa mì Hà Bắc 2023 đã sử dụng 1.000 tấn ống ERW Schedule 20 (Φ60×3,2mm) cho hệ thống phun nước 0,6MPa, với thành mỏng giúp giảm 18% chi phí vật liệu so với Schedule 40;

Lịch trình 40 (Khổ trung bình): 45% sản lượng ERW, thước đo linh hoạt nhất. WT có phạm vi từ 3,38mm (1-inch OD) đến 8,18mm (8-inch OD), phù hợp cho các ứng dụng áp suất trung bình (Nhỏ hơn hoặc bằng 2,0MPa) như cấp nước dân dụng, đường dây làm mát công nghiệp và phân phối khí áp suất thấp. Dự án Nhà ở giá rẻ Bảo Định năm 2024 (5.000 căn) đã lắp đặt 800 tấn ống ERW Schedule 40 (Φ25×2,77mm) cho hệ thống ống nước trong nhà, với tuổi thọ dự kiến là 50 năm;

Lịch trình 80 (Máy đo hạng nặng): 20% sản lượng (15% ERW, 5% HFW), WT từ 4,55 mm (1-inch OD) đến 11,91 mm (8 inch OD). Được thiết kế cho các tình huống áp suất cao (Nhỏ hơn hoặc bằng 3.0MPa) như vận chuyển chất lỏng hóa học, đường ống nhánh dầu/khí và đường ống hơi nước của nhà máy điện. Nhà máy lọc dầu Indonesia năm 2023 đã đặt hàng 300 tấn ống thép Schedule 80 HFW (Φ114×8,56mm) để truyền dầu thô 2,2MPa, tận dụng độ bền mối hàn của HFW (Lớn hơn hoặc bằng 98% kim loại cơ bản) để đảm bảo an toàn;

Lịch trình 160 (Khổ-hạng nặng): 10% sản lượng HFW, WT lên tới 19,05 mm (8-inch OD). Dành riêng cho các dự án áp suất cao chuyên dụng (Nhỏ hơn hoặc bằng 4.0MPa) như đường ống dẫn dầu ngoài khơi hoặc đường nước cấp nồi hơi công nghiệp. Huayang đã cung cấp 50 tấn ống thép Schedule 160 HFW cho Nhà máy hóa chất Thượng Hải năm 2024 cho hệ thống chuyển axit nitric 3,5MPa.

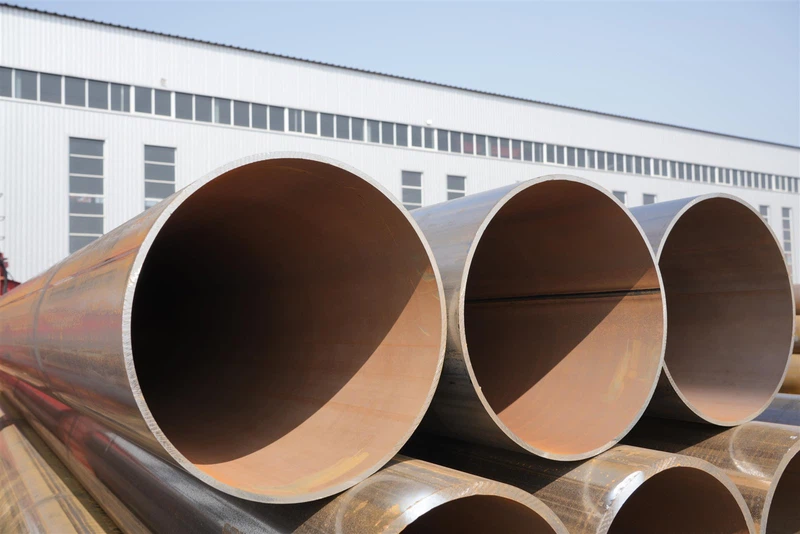

steel pipes

Việc hiểu đồng hồ đo bằng thép đòi hỏi nhiều thứ hơn là chỉ ghi nhớ các con số-điều đó có nghĩa là kết nối đồng hồ đo với ba-thông số không thể thương lượng: độ dày thành, công suất áp suất và tốc độ dòng chảy. Quy trình sản xuất của Huayang được thiết kế để đảm bảo các thông số này phù hợp với yêu cầu về máy đo, với quá trình kiểm tra nghiêm ngặt ở mọi giai đoạn.

Độ dày của thành là thuộc tính hữu hình nhất của máy đo và khả năng kiểm soát độ chính xác của Huayang đảm bảo tính nhất quán giữa các lô:

Công nghệ đo lường tiên tiến: Huayang sử dụng hai lớp thiết bị đo laze trực tuyến-kiểm tra độ dày (độ chính xác ±0,01 mm) để quét mọi ống ở khoảng cách 50 mm trong quá trình sản xuất và máy đo độ dày siêu âm ngoại tuyến (Olympus 38DL PLUS) để lấy mẫu ngẫu nhiên (10 ống mỗi lô). Đối với ống ERW Schedule 40 (Φ60,3×3,91mm), quá trình kiểm tra kép này đảm bảo WT nằm trong phạm vi ±5% (3,71mm-4,11mm); đối với ống thép HFW Schedule 80 (Φ60,3×5,59mm), dung sai được siết chặt đến ±3% (5,42mm-5,76mm) để đáp ứng tiêu chuẩn an toàn áp suất cao;

Sự thay đổi độ dày theo OD: Một quan niệm sai lầm phổ biến là cùng một thước đo có độ dày đồng đều trên tất cả các OD-điều này không đúng. Ví dụ: Lịch trình 40 cho OD 2-inch (60,3mm) là 3,91mm, trong khi đối với OD 4 inch (114,3mm) là 6,02mm và đối với OD 8 inch (219,1mm) là 8,18mm. Biến thể này rất quan trọng đối với các hệ thống OD hỗn hợp như mạng lưới đường ống của Khu công nghiệp Bắc Kinh năm 2024, trong đó biểu đồ đo của Huayang đã giúp khách hàng lựa chọn các đường ống tương thích để có dòng chảy liền mạch từ đường ống chính 8 inch đến đường nhánh 2 inch;

Tác động vật liệu đến độ dày: Độ dày của máy đo cũng phụ thuộc vào độ bền của vật liệu. Ví dụ: ống Schedule 40 được làm bằng thép -độ bền cao ASTM A106 cấp B (cường độ kéo 415MPa) có thể có WT mỏng hơn so với cùng loại thước đo được làm bằng thép ASTM A36 (độ bền kéo 400MPa) trong khi vẫn duy trì cùng mức áp suất. Huayang tận dụng điều này cho dây chuyền làm mát 1,5MPa của Nhà máy Hóa chất Giang Tô năm 2023, sử dụng 200 tấn ống ERW theo tiêu chuẩn ASTM A106 Cấp B 40 với trọng lượng nhẹ giảm xuống còn 3,7 mm-tiết kiệm 5% chi phí vật liệu.

Công suất áp suất là thông số quan trọng nhất gắn liền với đồng hồ đo và các quy trình thử nghiệm của Huayang đảm bảo không có đường ống nào vượt quá giới hạn vận hành an toàn:

Kiểm tra thủy tĩnh: Mọi đường ống-tuân theo đồng hồ đo đều trải qua thử nghiệm thủy tĩnh ở mức 1,5×áp suất định mức. Đối với ống Schedule 40 ERW (ASTM A53 Cấp B) có định mức 1,2MPa, thử nghiệm được tiến hành ở 1,8MPa trong 10 phút-không cho phép giảm áp suất ( Nhỏ hơn hoặc bằng 0,02MPa). Huayang sử dụng máy kiểm tra tự động (Larson & Turbo) ghi lại dữ liệu áp suất theo thời gian thực, cung cấp các báo cáo có thể theo dõi được cho từng lô. Bước này rất quan trọng đối với Nhà máy hóa chất Sơn Đông năm 2024. Nhà máy này cần 500 tấn ống ERW Danh mục 40 cho chất làm mát bằng axit nitric 1,0MPa{16}}tất cả các đường ống đều đã vượt qua thử nghiệm thủy tĩnh và không có sự cố nào;

Xếp hạng áp suất theo máy đo và công nghệ: Công nghệ ERW và HFW tác động đến công suất áp suất ngay cả đối với cùng một máy đo. Ví dụ: ống Schedule 80 được chế tạo thông qua ERW (ASTM A53 Cấp B) có áp suất định mức là 3,0MPa, trong khi cùng một thiết bị đo được chế tạo thông qua HFW (ASTM A106 Cấp B) có áp suất định mức là 3,5MPa-nhờ vùng chịu ảnh hưởng nhiệt (HAZ) hẹp hơn của HFW và các mối hàn chắc chắn hơn. Nhà máy lọc dầu Indonesia 2023 đã chọn HFW cho đường ống dẫn dầu thô 2,2MPa của mình để tăng giới hạn an toàn trên áp suất vận hành;

Nhiệt độ tác động lên áp suất: Xếp hạng áp suất của máy đo dựa trên công suất giảm nhiệt độ cao hơn 60 độ -. Biểu đồ đo của Huayang bao gồm các hệ số hiệu chỉnh nhiệt độ: ở 150 độ, mức áp suất của ống Schedule 40 ERW giảm 20% (từ 1,2MPa xuống 0,96MPa). Đây là yếu tố quan trọng cần cân nhắc đối với dây chuyền hơi nước 180 độ của Nhà máy Nhiệt điện Đường Sơn 2024, nơi khách hàng đã nâng cấp từ ống thép Schedule 40 lên Schedule 80 HFW để duy trì áp suất vận hành 1,5MPa.

Tường dày hơn (đồng hồ đo cao hơn) làm giảm đường kính bên trong (ID), làm giảm tốc độ dòng chảy-một sự đánh đổi-phải phù hợp với nhu cầu của dự án:

Tính toán tốc độ dòng chảy: Biểu đồ đo của Huayang bao gồm ước tính tốc độ dòng chảy của nước (20 độ ) với vận tốc 1m/s, được tính bằng công thức: Tốc độ dòng chảy (m³/h)=π×(ID/2)²×3.6. Đối với ống OD Schedule 40 2-inch (60,3mm) (ID 52,48mm), tốc độ dòng chảy là 13,8m³/h; đối với Bảng 80 (ID 49,12mm) là 12,1m³/ha giảm 12%. Sự khác biệt này đã hướng dẫn việc lựa chọn dây chuyền chuyển xi-rô của Nhà máy Nước giải khát Hà Bắc năm 2024: nhà máy cần 13m³/h để phù hợp với tốc độ sản xuất, vì vậy Huayang khuyến nghị Lịch trình 40 thay vì Lịch trình 80 - tránh tình trạng sản xuất bị chậm lại 10%;

Điều chỉnh chất lỏng nhớt: Đối với chất lỏng nhớt (ví dụ như mật rỉ, dầu động cơ), đồng hồ đo cao hơn (ID mỏng hơn) làm tăng độ sụt áp. Nhóm kỹ thuật của Huayang sử dụng phương trình Darcy-Weisbach để tính toán tổn thất áp suất cho chất lỏng nhớt. Đối với dây chuyền chuyển mật rỉ của Nhà máy Thực phẩm Hà Nam năm 2023 (độ nhớt 100 cP), nhóm đã xác định rằng ống Schedule 40 (ID 52,48mm) sẽ có mức giảm áp suất là 0,2MPa/100m, trong khi Schedule 80 sẽ có 0,3MPa/100m{14}}khiến khách hàng chọn Schedule 40 và giảm 15% chi phí năng lượng máy bơm;

Giải pháp luồng tùy chỉnh: Khi đồng hồ đo tiêu chuẩn không đáp ứng được nhu cầu về lưu lượng, Huayang sẽ cung cấp WT không{0}}tiêu chuẩn. Một Nhà máy xử lý nước Chiết Giang năm 2024 cần tốc độ dòng chảy 20m³/h cho ống OD 4- inch (114,3mm) tiêu chuẩn Schedule 40 (ID 102,26mm) cung cấp 24,6m³/h (quá nhiều), trong khi Schedule 20 (ID 107,86mm) cung cấp 28,3m³/h (vượt quá). Huayang đã tạo ra "Schedule 30" tùy chỉnh với WT 3,22mm (ID 107,86mm), cung cấp 28,3m³/h và giảm 12% chi phí vật liệu so với Schedule 20.

Không phải tất cả các máy đo đều hoạt động như nhau với mọi công nghệ hàn. Kinh nghiệm hàng thập kỷ của Huayang đã cải tiến nghệ thuật kết hợp các thiết bị đo với ERW hoặc HFW, đảm bảo hiệu quả, chi phí và an toàn tối ưu.

Hàn tần số trung bình-của ERW (1kHz-3kHz) được tối ưu hóa cho các máy đo trong đó ưu tiên hiệu quả sản xuất hàng loạt và hiệu quả chi phí:

Phạm vi đo và hiệu quả sản xuất: Dây chuyền ERW của Huayang (4 dây chuyền sản xuất) vượt trội trong Phụ lục 20-40, với sản lượng hàng ngày là 300 tấn đối với ống Phụ lục 40 (Φ114,3×6,02mm). Dây chuyền này sử dụng quy trình tích hợp "tạo hình-hàn{11}}cắt tỉa" giúp giảm 20% thời gian sản xuất so với HFW đối với máy đo từ nhẹ{12}}đến trung bình. Đối với đơn hàng 800 tấn Lịch trình 40 của Dự án Nhà ở Giá rẻ Bảo Định năm 2024, dây chuyền ERW đã giao toàn bộ lô trong 3 tuần-nhanh hơn 1 tuần so với HFW;

Tối ưu hóa thông số hàn bằng máy đo: Độ dày máy đo ảnh hưởng trực tiếp đến các thông số ERW. Đối với các ống có kích thước-mỏng Schedule 20 (Φ60,3×2,77mm), Huayang sử dụng dòng điện 800A và áp suất ép 2,0MPa để tránh đốt cháy xuyên qua thép; đối với khổ-trung bình Biểu 40 (Φ60,3×3,91mm), các thông số tăng lên 1000A và 2,5MPa; đối với khổ-nặng Schedule 80 (Φ60,3×5,59mm), chúng tăng lên 1200A và 3,0MPa. Hệ thống PLC tự động{20}}điều chỉnh các thông số này dựa trên dữ liệu độ dày theo thời gian thực từ máy đo laze, duy trì tốc độ kết dính mối hàn Lớn hơn hoặc bằng 98% trên tất cả các máy đo. Đối với các ống ERW Schedule 20 của Đồn điền lúa mì Hà Bắc 2023, độ chính xác này đảm bảo không có rò rỉ mối hàn trong hệ thống phun nước 0,6MPa;

Lợi thế về chi phí cho đồng hồ đo nhẹ-đến-trung bình: Chi phí vận hành và thiết bị thấp hơn của ERW khiến nó rẻ hơn 15%-20% so với HFW trên cùng một khổ đường. Ống ERW Lịch trình 40 của Dự án Nhà ở Giá rẻ Bảo Định năm 2024 có giá 4.800 nhân dân tệ/tấn, so với. 5.800 nhân dân tệ/tấn đối với HFW - tiết kiệm cho dự án 800.000 nhân dân tệ cho 800 tấn.

Hệ thống sưởi cảm ứng tần số cao-của HFW (300kHz-500kHz) được điều chỉnh cho phù hợp với đồng hồ đo có thành-dày, trong đó độ chính xác của mối hàn và khả năng chịu áp suất-cao là không thể thương lượng:

Phạm vi đo và độ chính xác của mối hàn: Dây chuyền HFW của Huayang (2 dây chuyền sản xuất) tập trung vào Lịch trình 80-160, chuyên sản xuất các ống có thành-dày dành cho các kịch bản áp suất-cao. Đối với ống thép HFW Schedule 80 (Φ114,3×8,56 mm), dây chuyền sử dụng cuộn dây cảm ứng có độ căn chỉnh chính xác 0,1 mm để đảm bảo gia nhiệt đồng đều cho các bức tường dày-tránh mối hàn dưới-gây ra ERW cho các đồng hồ đo nặng. Ống thép HFW Schedule 80 của Nhà máy lọc dầu Indonesia năm 2023 đã vượt qua kiểm tra bằng tia X 20% mà không có khuyết tật bên trong, một yêu cầu quan trọng đối với việc vận chuyển dầu thô;

Khả năng thích ứng nhiệt độ và áp suất cao-: Vùng ảnh hưởng nhiệt hẹp của HFW (HAZ Nhỏ hơn hoặc bằng 2mm) và quá trình ủ sau mối hàn (720 độ -750 độ ) khiến HFW trở nên lý tưởng cho các đồng hồ đo được sử dụng trong môi trường nhiệt độ-cao. Đối với ống thép Schedule 80 HFW của Nhà máy Nhiệt điện Đường Sơn 2024 (Φ219,1×11,91mm) trong đường ống hơi nước 180 độ, độ cứng HAZ được kiểm soát ở mức Nhỏ hơn hoặc bằng 200HV - ngăn ngừa nứt khi chu trình nhiệt. Các ống ERW có cùng khổ sẽ có HAZ từ 4 mm đến 5 mm, làm tăng nguy cơ hư hỏng;

Khả năng tương thích vật liệu cho đồng hồ đo nặng: HFW hoạt động liền mạch với thép cường độ-cao (ví dụ: ASTM A106 Cấp B, Q345) được sử dụng trong các thiết bị đo nặng. Đối với ống thép Schedule 160 HFW của Nhà máy hóa chất Thượng Hải năm 2024 (Φ159×19,05mm) dành cho dây chuyền axit nitric 3,5MPa, Huayang đã sử dụng thép loại B ASTM A106 có hàm lượng lưu huỳnh thấp (Nhỏ hơn hoặc bằng 0,035%)-giảm độ giòn của mối hàn và đảm bảo{14}}khả năng chống ăn mòn lâu dài.

Đối với những khách hàng mới sử dụng đồng hồ đo thép, Huayang cung cấp ba lớp hỗ trợ để thu hẹp khoảng cách kỹ thuật-từ biểu đồ-dễ-sử dụng đến tư vấn kỹ thuật thực hành-.

Màu sắc-Biểu đồ thước đo được mã hóa: Biểu đồ có thể in của Huayang sử dụng các khối màu để phân biệt các loại máy đo (màu xanh lá cây cho Bảng 20-40, màu vàng cho Bảng 60-80, màu đỏ cho Bảng 120-160), với nhãn rõ ràng cho OD, WT, ID, xếp hạng áp suất và các ứng dụng điển hình. Biểu đồ bao gồm cả đơn vị hệ mét và hệ đo lường Anh, giúp khách hàng toàn cầu có thể truy cập được. Một công ty xây dựng Ấn Độ năm 2024 đã sử dụng biểu đồ này để nhanh chóng lựa chọn các ống ERW Schedule 40 cho dự án cấp nước 1,0MPa của mình, tránh thông tin sai lệch với các nhà thầu địa phương;

Máy tính đo trực tuyến: Trang web của Huayang có một máy tính động nơi khách hàng nhập các thông số (OD, áp suất, loại chất lỏng, nhiệt độ) và nhận đề xuất về máy đo. Ví dụ: nhập "60,3mm OD, áp suất 1,2MPa, nước, 20 độ " trả về "Ống lịch trình 40 ERW (ASTM A53 Hạng B), WT 3,91mm, tốc độ dòng chảy 13,8m³/h"-một công cụ được Nhà máy nước giải khát Hà Bắc 2024 sử dụng để xác thực lựa chọn đường truyền xi-rô của mình.

Mỗi đơn hàng từ Huayang đều bao gồm tài liệu liên kết các đường ống vật lý với các thông số kỹ thuật đo:

Báo cáo tuân thủ đo lường: Liệt kê các phép đo WT (10 mẫu mỗi lô), kết quả kiểm tra thủy tĩnh, loại vật liệu và tuân thủ tiêu chuẩn (ví dụ: ASTM A53, DIN EN 10255). Các ống Schedule 40 ERW của dự án xây dựng Tokyo năm 2023 bao gồm một báo cáo xác nhận dung sai WT ±4% (theo JIS G3454), đảm bảo khả năng tương thích với các phụ kiện của Nhật Bản;

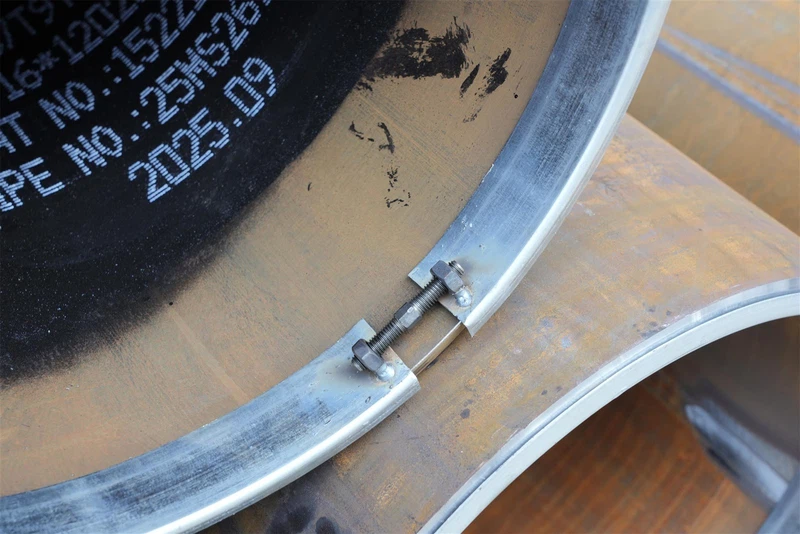

Nhãn truy xuất nguồn gốc: Mỗi ống được dán nhãn bằng thước đo (ví dụ: "Sch 80"), vật liệu (ví dụ: "ASTM A106"), công nghệ (ví dụ: "HFW") và số lô-cho phép khách hàng tham khảo chéo-với các báo cáo tuân thủ. Đối với ống thép Schedule 160 HFW của Nhà máy Hóa chất Thượng Hải năm 2024, các nhãn này đã đơn giản hóa việc quản lý hàng tồn kho và theo dõi kiểm toán.

Nhóm kỹ sư cao cấp 15+ của Huayang cung cấp tư vấn về máy đo miễn phí, giải quyết các tình huống phức tạp mà các công cụ tiêu chuẩn không thể giải quyết:

Hỗ trợ kịch bản chuyên biệt: Một dự án dầu ngoài khơi năm 2023 cần các đường ống có áp suất 3,0MPa và nhiệt độ lạnh -20 độ. Các kỹ sư của Huayang đã đề xuất các ống thép HFW Schedule 80 (ASTM A106 Cấp B) có thêm phương pháp xử lý nguội-tính toán rằng các ống ERW có cùng khổ sẽ bị hỏng do độ bền va đập giảm ở nhiệt độ thấp. Dự án đã đặt hàng 100 tấn ống khuyến nghị, không xảy ra sự cố sau 1 năm vận hành;

Phân tích tối ưu hóa chi phí{0}}: Một dự án cấp nước đô thị năm 2024 ban đầu chỉ định các ống ERW Phụ lục 80 cho các đường ống 1,0MPa. Các kỹ sư của Huayang đã phân tích tuổi thọ thiết kế 50-năm của dự án và nguy cơ ăn mòn (đất trung tính, độ pH 7,2) và đề xuất hạ cấp xuống Bảng 40 với lớp phủ mạ kẽm 100μm - duy trì độ bền đồng thời cắt giảm 25% chi phí vật liệu. Dự án tiết kiệm được 1,2 triệu nhân dân tệ cho 1.200 tấn ống.

Hiểu các thước đo thép không chỉ là một kỹ năng kỹ thuật-mà nó còn là một công cụ chiến lược mang lại giá trị cho bất kỳ dự án nào liên quan đếnđiện trởống thép hàn. Từ việc kết hợp đồng hồ đo với nhu cầu về áp suất và lưu lượng, đến việc chọn công nghệ hàn phù hợp (ERW cho đồng hồ đo nhẹ-đến-trung bình, HFW cho đồng hồ đo hạng nặng) và điều hướng những khác biệt về tiêu chuẩn toàn cầu, hiểu biết về đồng hồ đo giúp ngăn ngừa những sai lầm tốn kém và đảm bảo đường ống mang lại hiệu suất như hứa hẹn.

Đối với Hebei Huayang Steel Pipe Co., Ltd., chuyên môn về máy đo được đưa vào mọi giai đoạn hoạt động-từ lựa chọn nguyên liệu thô (phù hợp loại thép với máy đo) đến sản xuất (tối ưu hóa các thông số ERW/HFW cho độ dày) và hỗ trợ khách hàng (đơn giản hóa dữ liệu máy đo phức tạp). Cho dù cung cấp ống thép Schedule 20 ERW cho tưới tiêu nông nghiệp hay ống thép Schedule 160 HFW cho dây chuyền hóa chất áp suất cao-, cam kết của Huayang về đo lường độ chính xác sẽ củng cố vị thế của họ như một đối tác đáng tin cậy chođiện trởống thép hàngiải pháp.

Khi cơ sở hạ tầng toàn cầu ngày càng phức tạp hơn-với các dự án trải rộng trên nhiều khu vực, các yêu cầu về chất lỏng và áp suất-việc hiểu biết về máy đo sẽ vẫn rất cần thiết. Vai trò của Huayang vượt ra ngoài lĩnh vực sản xuất: bằng cách làm sáng tỏ các đồng hồ đo thép và cung cấp các công cụ thiết thực để giải thích chúng, công ty trao quyền cho khách hàng đưa ra quyết định sáng suốt, giảm thiểu rủi ro và tối đa hóa giá trị khoản đầu tư vào đường ống của họ. Cuối cùng, hiểu biết về đồng hồ đo thép không chỉ là về những con số-mà còn là việc xây dựng các dự án an toàn hơn, hiệu quả hơn và bền vững hơn.
